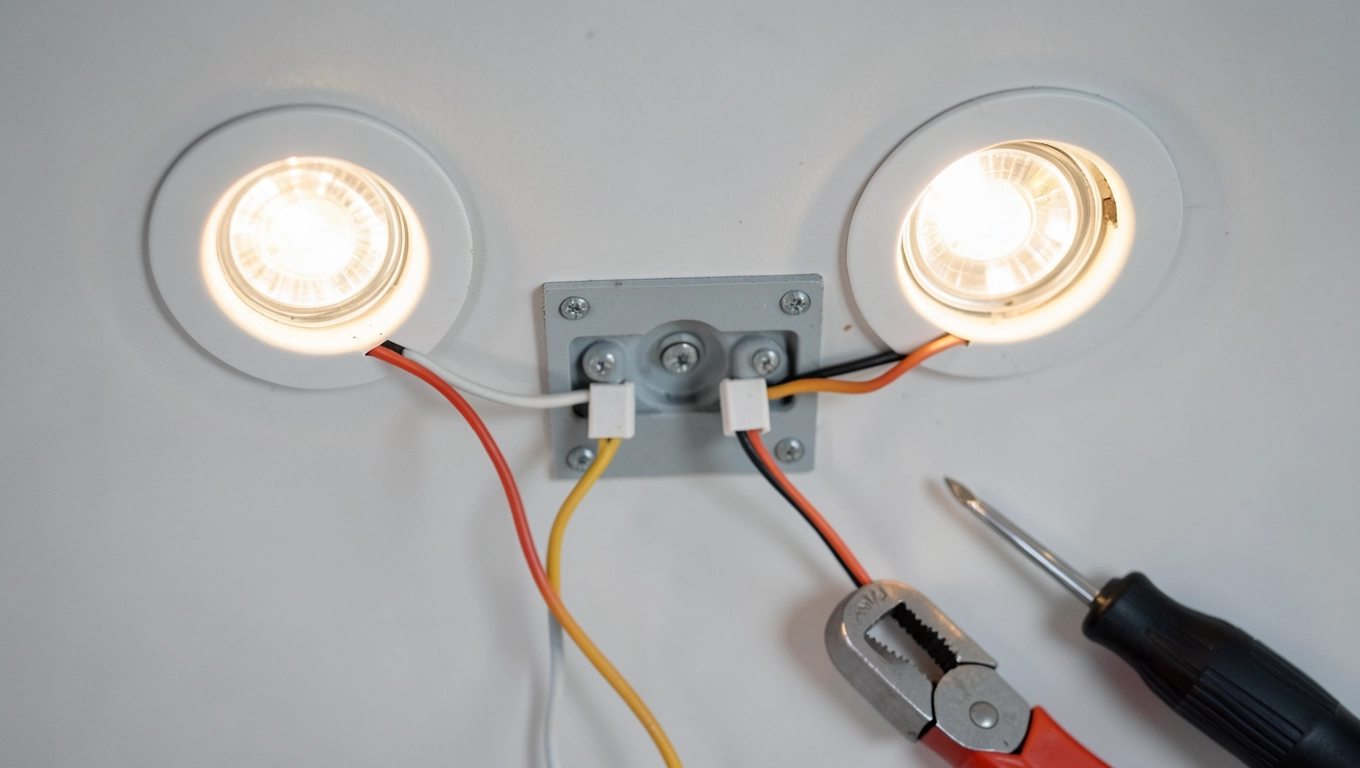

Jak podłączyć 4 halogeny w suficie

Stoisz przed sufitem z czterema halogenami w ręku i czujesz ten klasyczny niepokój majsterkowicza chcesz równomierne oświetlenie bez elektryka, ale wizja zwarcia czy gasnących naraz lampek spędza sen z powiek. Te oprawy wpuszczane do podwieszanego sufitu z płyt gipsowych wyglądają prosto, a jednak diabeł tkwi w szczegółach podłączenia, zwłaszcza przy czterech punktach naraz. Jeden zły ruch i zamiast stylowego światła dostaniesz czarną dziurę w suficie albo migające oczka. Wybór między 12V a 230V zmienia wszystko, bo nie każdy wie, że transformator musi być dobrany pod obciążenie, inaczej halogeny ledwo dogasną.

• Schemat podłączenia 4 halogenów równolegle
• Podłączenie halogenów 12V w suficie
• Podłączenie halogenów 230V do włącznika
• Skrzynka połączeniowa dla halogenów sufitowych
• Przewody i złączki do 4 halogenów
• Pytania i odpowiedzi: Jak podłączyć 4 halogeny w suficie

Schemat podłączenia 4 halogenów równolegle

Równoległe podłączenie czterech halogenów sufitowych zapewnia, że każde oczko świeci niezależnie, bo prąd płynie osobną ścieżką do każdej oprawy. W tym układzie napięcie pozostaje stałe na poziomie 12V lub 230V dla wszystkich lampek, co zapobiega spadkom jasności w dalszych punktach. Gdy jedna żarówka padnie, reszta działa dalej mechanizm prosty, oparty na prawie Kirchhoffa, gdzie suma prądów w gałęziach równa się prądowi głównemu. Schemat zaczyna się od skrzynki rozdzielczej, skąd faza, zero i uziemienie rozchodzą się do pętli łączących halogeny. Rysunek w głowie: centralny punkt z trzema przewodami wychodzącymi do czterech opraw, połączonych mostkami.

Szeregowe połączenie odpada przy halogenach sufitowych, bo napięcie dzieli się równo między lampki przy 12V dostanie ledwie 3V, co da blady blask zamiast oświetlenia. Nowicjusze czasem próbują ciągnąć jeden przewód w kółko, ale to recepta na frustrację, gdy środkowe oczka migoczą. Zamiast tego buduj pętlę równoległą: od skrzynki do pierwszej oprawy, potem mostek do drugiej, i tak aż do czwartej, wracając zerem do źródła. Ta konfiguracja równoważy obciążenie transformatora, jeśli to halogeny niskonapięciowe. Prąd całkowity rośnie do 4A przy 3A na lampkę, więc dobierz przewody 1,5 mm², by uniknąć przegrzania izolacji.

Dołącz uziemienie obowiązkowo, bo metalowe obudowy opraw wpuszczanych przewodzą wilgoć z powietrza, tworząc ścieżkę dla prądu upływu. W suficie podwieszanym z GK kable chowasz w przestrzeni nad płytami, ale zawsze oznacz końce taśmą, by nie zgubić fazy podczas montażu. Testuj multimierem po każdym połączeniu napięcie między zerem a uziemieniem powinno być zerowe. Schemat wizualizuj jako gwiazdkę: środek to skrzynka, ramiona do halogenów. Ta struktura skaluje się na więcej opraw, ale przy czterech nie przeciążysz instalacji domowej.

Dowiedz się więcej o jak podłączyć halogeny w suficie schemat

Podłączenie halogenów 12V w suficie

Halogeny 12V wymagają transformatora elektronicznego, bo sieć 230V spadnie do niskiego napięcia przez rdzeń ferrytowy, generując ciepło i stabilny prąd. Montaż w suficie podwieszanym zaczyna się od wycięcia otworów o średnicy 68 mm dla standardowych MR16 lub 90 mm dla GU10 koronkowe wiertło tnąc gips nie strzępi krawędzi. Oprawę wsuwasz sprężynkami, które zaciskają się na płycie, dystrybuując ciężar na 360 stopni bez pęknięć GK. Przewody od transformatora (montowanego nad sufitem) idą równolegle do czterech oczek, bo szeregowo napięcie by się podzieliło na 3V na lampkę.

Transformator dobierz na minimum 4x12W, czyli 50W, z marginesem 20% na rozruch inrush current w LED-ach halogenowych skacze trzykrotnie, co bez bufora pali styki. Podłącz wejście trafo do 230V (faza-zero), wyjście 12V do pętli halogenów. W suficie z GK ukryj trafo w pustce, mocując opaskami, by wibracje nie luzowały śrub. Prąd na wyjściu stabilizuje się falownikiem, eliminując migotanie częstotliwością 50Hz. Ta metoda działa w wilgotnych pomieszczeniach, bo niskie napięcie nie razi nawet przy dotyku.

Wycięcie otworów wymaga precyzji: zmierz oprawę, zaznacz ołówkiem, tnij od góry, by pył nie leciał w dół. Dla czterech halogenów rozmieść je w kwadracie 50x50 cm, symetria zapobiega cieniom. Sprężynki oprawy MR16 zaciskają się samoczynnie po wciśnięciu, ale sprawdź, czy nie wystają krawędzie. Podłączając, skręć przewody Wago, bo lutowanie topi izolację w ciasnocie sufitu. Napięcie 12V rozkłada obciążenie równomiernie, bez spadków na końcu linii.

Uziemienie od trafo do opraw chroni przed kondensacją, bo GK chłonie wilgoć, tworząc mostki przewodzące. Testuj po montażu: włącz, zmierz 11,8-12,2V na każdej oprawie. Jeśli blado, trafo za słabe wymień na 60W.

Podłączenie halogenów 230V do włącznika

Halogeny 230V podłączasz prosto do sieci, bez transformatora, bo żarówki GU10 mają wbudowany driver, konwertujący AC na DC wewnętrznie. Schemat: od włącznika faza idzie do skrzynki, potem równolegle do czterech opraw zero osobną linią. Włącznik przerwie fazę, zatrzymując prąd w źródle, co jest bezpieczniejsze niż zero. W suficie podwieszanym przewody chowasz w rurkach PCV, by GK nie tarł izolacji podczas skurczu termicznego.

Do włącznika użyj przewodu 3x1,5 mm²: brązowy faza, niebieski zero, żółto-zielony uziemienie. W pętli halogenów faza łączy się mostkiem, bo prąd 0,03A na 5W lampkę nie przeciąży. Mechanizm włącznika: styki bimetaliczne rozwierają się pod napięciem, przerywając obieg. Dla czterech oczek obciążenie 20-30W mieści się w normie dla domowego obwodu 16A. Symetria linii zapobiega spadkom napięcia poniżej 220V na końcu.

Montaż w GK: wytnij otwory 90 mm dla GU10, wsuń oprawę, podłącz bezpośrednio do kabla wychodzącego z sufitu. Złączki sprężynowe zaciskają drut bez skręcania, redukując opór kontaktowy. Włącznik jednobiegunowy wystarcza, ale dwubiegunowy dla bezpieczeństwa odcina zero też. Po podłączeniu sprawdź ciągłość obwodu buzzerem multimieru brak pikania sygnalizuje przerwę.

Regulacja dimmerem wymaga opraw kompatybilnych z trailing edge phase cut tnie falę sinusoidalną, co LED-y tolerują bez buczenia. Testuj z obciążeniem 4x5W, by nie przekroczyć mocy dimmera 100W.

Skrzynka połączeniowa dla halogenów sufitowych

Skrzynka połączeniowa centralizuje styki dla czterech halogenów, chroniąc przed luźnymi skrętami, które utleniają się w wilgotnym GK. Montuj ją nad sufitem w pustce, mocując kołkami rozporowymi do ramy nośnej wibracje od wentylacji nie poluzują. W środku szyny DIN na 6 torów: osobno faza, zero, uziemienie wychodzące do pętli. Pojemność 16A wystarcza, bo 4x5W to ledwie 0,1A. Izolacja IP44 blokuje pył gipsowy i parę.

Podłączanie: wpuść kable od zasilania, zacznij od fazy na szynę główną, potem mostki do wyjść na halogeny. Mechanizm: prąd rozdziela się równomiernie dzięki niskiemu oporowi szyn miedzianych, bez strat na złączach. Dla 12V skrzynka po trafo, dla 230V przed włącznikiem. Oznacz kolory taśmą, bo w ciasnocie łatwo pomylić zero z fazą. Ta centralizacja ułatwia serwis jedna skrzynka zamiast czterech ukrytych puszek.

W suficie podwieszanym skrzynkę chowasz 20 cm nad płytą, dostęp przez klapkę inspekcyjną w GK. Wypełnij silikonem wolne przestrzenie, bo GK kurczy się o 0,5% przy schnięciu, luzując mocowania. Multimetr potwierdzi: 230V między szynami wejściowymi, zero między zero a uziemieniem. Dla wilgotnych łazienek wybierz hermetyczną skrzynkę, bo para kondensuje na stykach, tworząc mostki.

• Skrzynka 100x100x60 mm standard do 6 wyjść.
• Szyny 4x6 mm² na prąd ciągły.
• Złączki Wago 221 zaciskają 0,14-4 mm² bez narzędzi.
• Uszczelka gumowa na IP54.

Po montażu zabezpiecz pokrywę śrubami Torx, odpornymi na rdzę. Regularnie sprawdzaj temperaturę powyżej 50°C sygnalizuje przeciążenie.

Przewody i złączki do 4 halogenów

Przewody 1,5 mm² YDYp sprawdzają się do halogenów sufitowych, bo miedziana żyła przenosi 16A bez nagrzewania, a plastikowa izolacja znosi 90°C. Do czterech opraw o 5W każda długość linii max 10 m, inaczej spadek napięcia 5% przy 12V zgasi końce. Plecionka ekranowana odpada, bo LED-y nie szumią. Kolory standard: brąz faza, niebieski zero, żółto-zielony PE. W GK prowadź w peszlu 16 mm, by uniknąć przetarć podczas wkręcania śrub.

Złączki Wago 221 zaciskają drut sprężyną, utrzymując kontakt pod wibracjami skręt izolacyjną taśmą luzuje się po roku. Dla pętli: jedna złączka na mostek fazy, łącząca wejście i dwa wyjścia. Mechanizm: stalowa sprężyna dociska mosiądzowy styk, opór poniżej 1 mΩ. Przy 12V używaj cieńszych 0,75 mm² na wyjściu trafo, bo prąd niski. Testuj pociągiem 50N nie puści.

W suficie podwieszanym kable układaj luźno, z zapasem 20 cm na złącza, bo GK faluje przy zmianach wilgotności. Do 230V zero prowadzi osobno, unikając indukcji w pętli. Dla dimmerowych halogenów ekran niepotrzebny, ale skręć pary skrętką, redukując EMI. Całkowita długość dla czterech: 15 m, koszt 20 zł. Ta instalacja trwa 10 lat bez awarii.

Ostateczny trik: numeruj końce markerem, faza F1-F4, zero Z1-Z4. Ułatwia debugowanie, gdy jedno oczko nie świeci.
